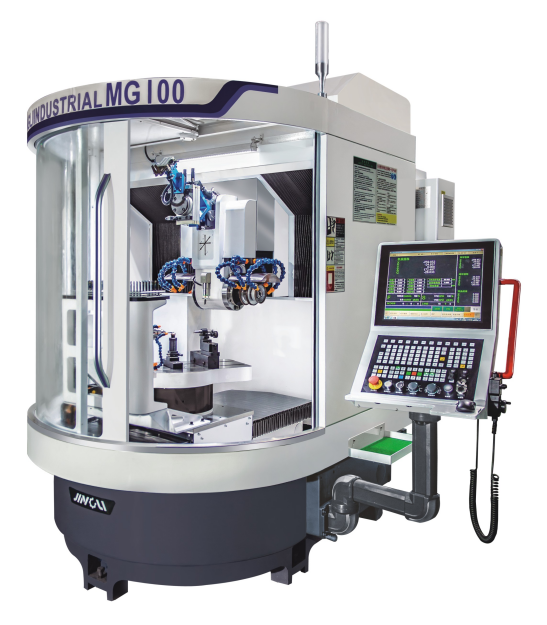

五軸數控工具磨床MG100
1、可配用先進的人機對話式數控系統，既G代碼編程，又能使用刀具軟件。系統使用安全、穩定、便捷、抗電磁干擾強。可通過以太接口、USB2.0實現CNC與PC之間的程序傳輸，以最短的加工準備時間一鍵啟動，使生產力得以大幅度提高。
2、配有三維模擬軟件，以對話框的方式顯示刀具加工的必要參數，參數輸入后進行刀具模擬可顯示刀具三維圖形及機床磨削步驟。（用不同顏色區分各個磨削步驟）利用軟件的防撞功能，避免在實際加工過程中的碰撞現象。
3、選用相應的軟件模塊可加工各類刀具，通過探針，實現自動對工件的循環測量及對刀具磨損進行補償，即能生產刀具又能修磨刀具。
4、重型設計，大功率，龍門式封閉式結構，剛性好，強度高、穩定性佳。
5、原裝進口絲桿，導軌，A軸C軸及關鍵零部件，確保使用精度高、靈敏度高、穩定性好。
6、旋轉軸配用成品高精度DD馬達，傳動平穩、速度高、精度高。
7、可裝頂尖和簡易支撐點，用于長刀具生產。
機械描述
（一）機床性能說明：

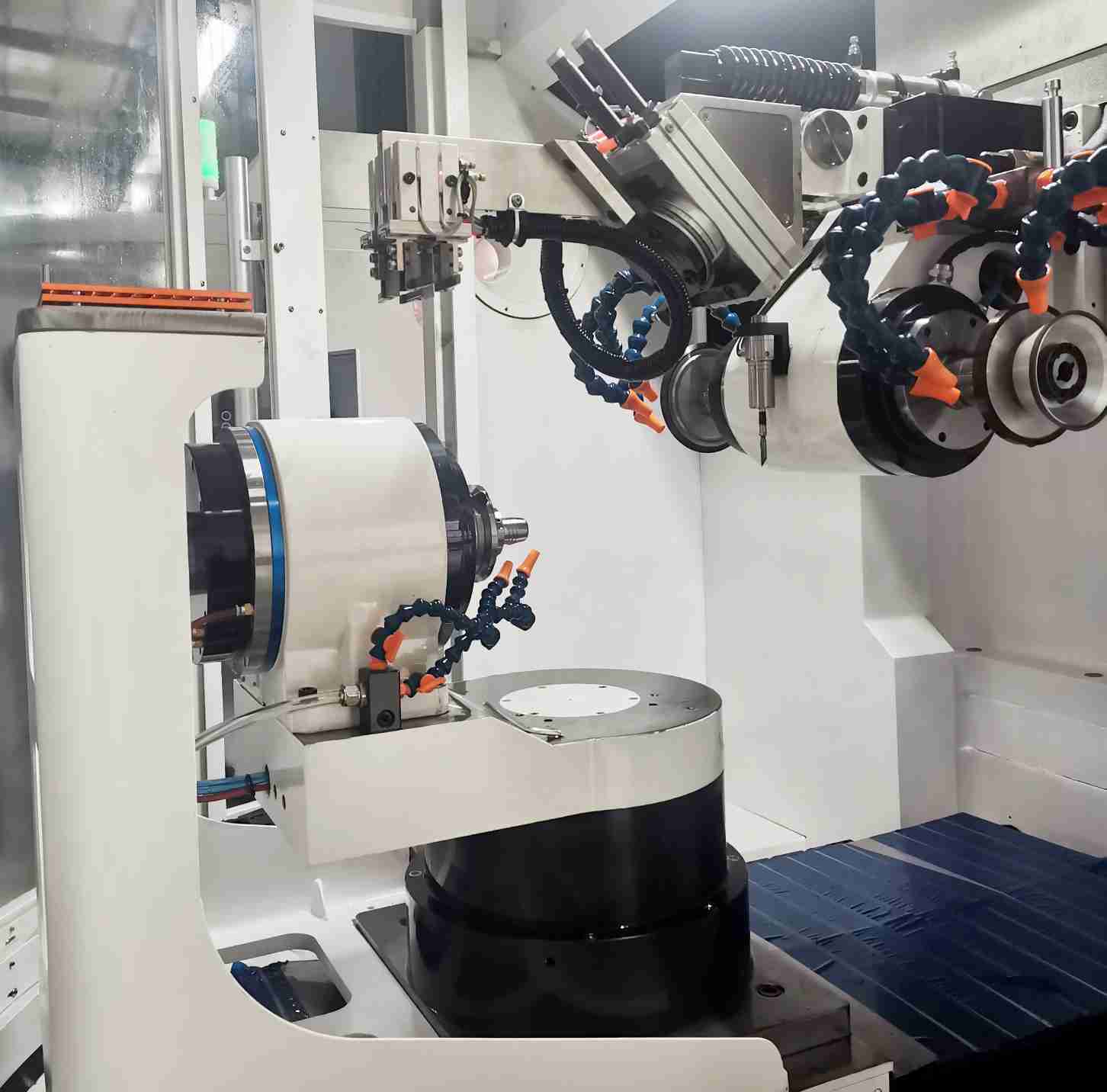

1、MG系列五軸數控工具磨床是為全磨制刀具研發的數控刀具生產機床。該機床為五軸五聯動機床，其中X、Y、Z為直線伺服軸， A、C兩軸為旋轉軸。
2、此機是專業生產標準銑刀，鉆頭，鉸刀，非標刀，成型刀等其他刀具，具有低消耗、高效率、高精度的數控刀具生產設備。在高速鋼，硬質合金銑刀制造領域有著非同一般的優越性。
（二）、使用范圍：
1、加工材料：∮3-∮12mm柄徑的高速鋼、硬質合金和不銹鋼等;
2、可加工刀具類別：銑刀：圓柱端齒銑刀、圓柱球齒銑刀、圓柱R銑刀、圓錐端齒銑刀、圓錐球齒銑刀、多刃銑刀、左右螺旋刀、焊接銑刀，非標刀，成型刀，定制刀。
3、鉆頭、鉸刀：各類左右螺旋刃，直槽刃，標準、非標鉆頭，鉸刀。
4、零件：產品零件中的五軸聯動磨削加工。
|
型號 |
MG100 |
|
X軸行程 |
600mm |
|
Y軸行程 |
350mm |
|
Z軸行程 |
200mm |
|
A軸行程 |
連續360° |
|
C軸行程 |
220° |
|
X軸定位精度 |
0.005mm |
|
Y軸定位精度 |
0.005mm |
|
Z軸定位精度 |
0.005mm |
|
A軸定位精度 |
0.005° |
|
C軸定位精度 |
0.005° |
|
重復定位精度 |
±0.002mm |
|
主軸額定功率 |
10kw（雙伸主軸） |
|
主軸轉速 |
0-8000轉/每分 |
|
砂輪桿 |
HSK50E |
|
可安裝砂輪數 |
4-8片 |
|
最大砂輪直徑 |
Φ150mm |
|
工件刀柄錐度 |
BT50 |
|
最大磨削長度 |
刃長：70mm；總長：100 |
|
最小工件柄徑 |
Φ3mm |
|
最大工件柄徑 |
Φ12mm |
|
最大工件直徑 |
Φ100mm |
|
工作氣壓 |
0.6~0.8MPa |
|
冷卻液流量 |
85L/min |
|
設備額定總功率 |
16KW（三相AC380V） |
|
設備總質量 |
3T |
